Адаптер подключения к компьютеру сотовых Alcatel
Распиновка разъема сотового Alcatel
| Pin |
Name |
Function |
in/out |
|
1 |
GND |
Ground |
|
|
2 |
AGND | Analog ground | |
|
3 |
I-BUS |
Loudspeaker |
out |
|
4 |
AGND | Analog ground | |
|
5 |
MIC | Microphone input | in |
|
6 |
??? | ??? | |
|
7 |
??? | ??? | |
|
8 |
??? |
??? |
|
|
9 |
??? |
??? |
|
|
10 |
Vout | V-out | |
|
11 |
RX | Data received | |
|
12 |
TX | Data output | |
|
13 |
??? | ??? | |
|
14 |
VIN | Input voltage - supply pin |

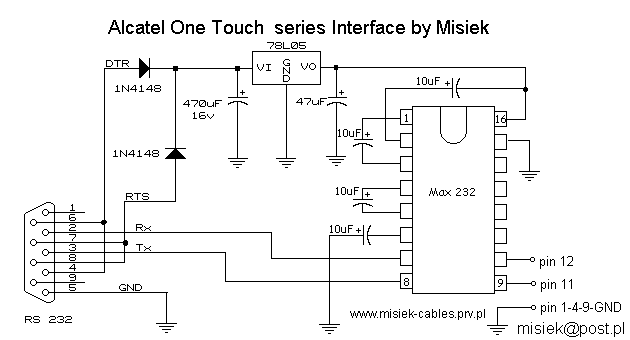

Адаптер для сотовых серии ОТ
Адаптер для сотовых серии ОТ db
