Распиновка разъема и схемы адаптеров для сотовых и коммуникаторов Nokia

Nokia 5110,61xx,7110,6210

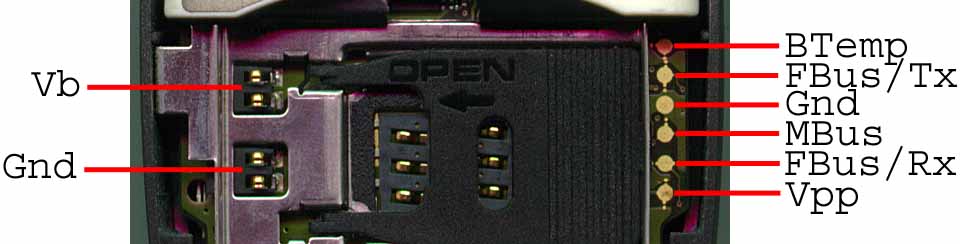

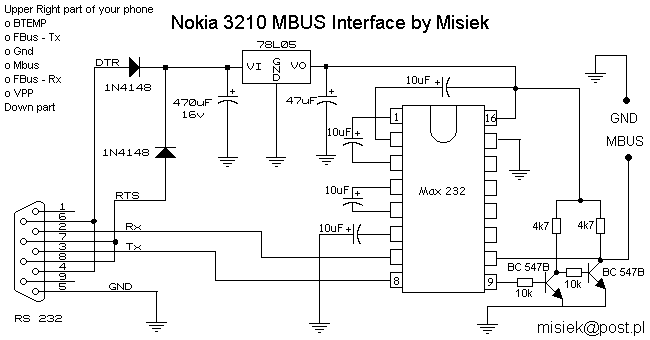

Распиновка Nokia 3210

3210 & 8210 Pinout

Распиновка Nokia 8810

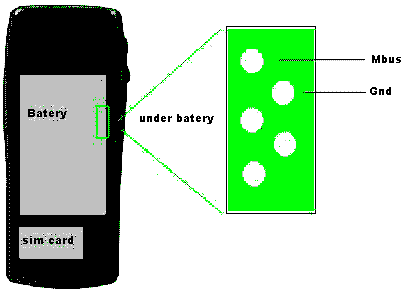

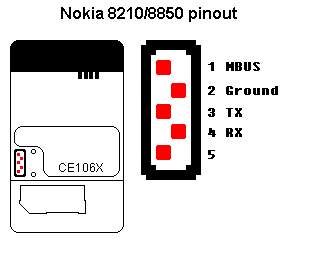

Распиновка Nokia 8210 и 8850

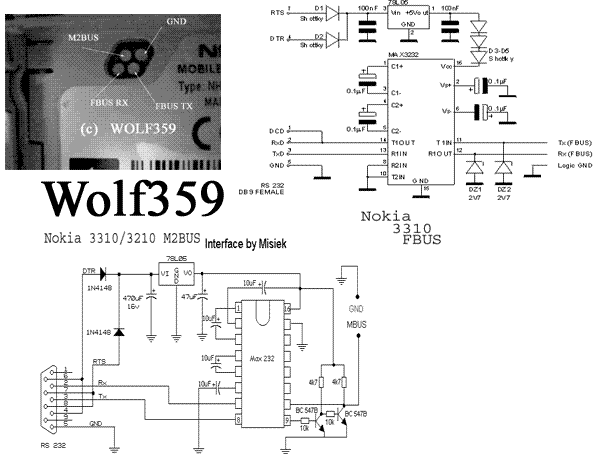

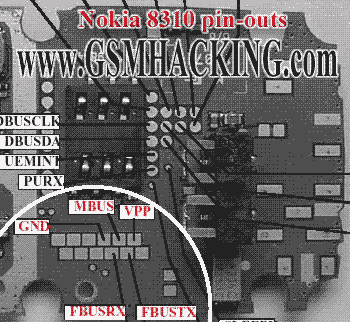

Распиновка и адаптеры для Nokia 3310

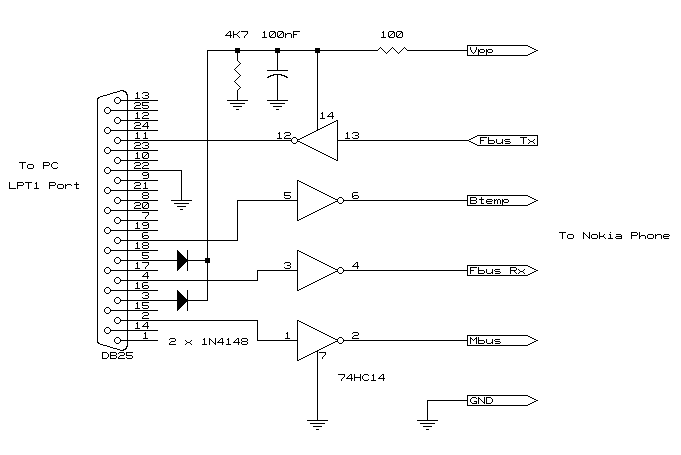

Nokia LPT FLASHING Interface

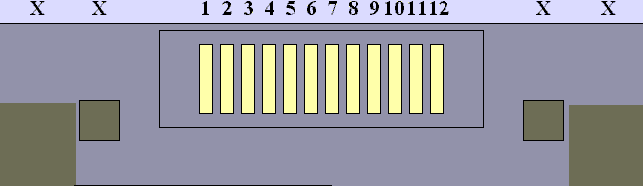

Nokia 9000(il) Communicator

1
2
3
4
5
6
7
8
9
10
11
12

Vcc+
Vcc+

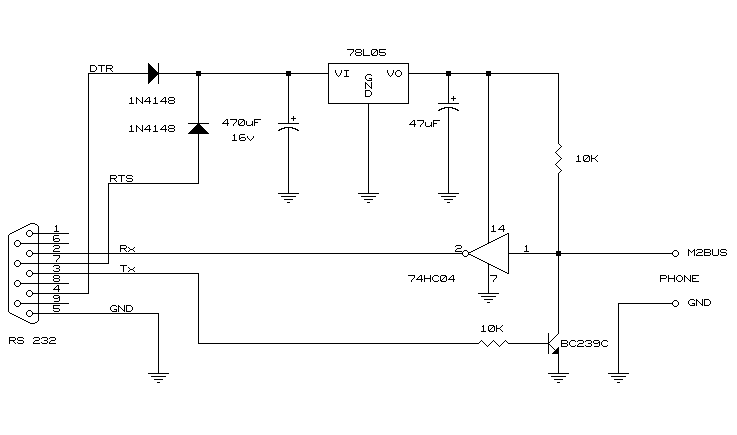

MBUS
Test Modux
GND   (Charger and Digital)
MIC
EAR
TxD   (Data OUT)
RxD   (Data IN)
GND   (Analog - for accessories)
GND   (Charger and Digital)
GND   (Charger and Digital)

Locking Hole

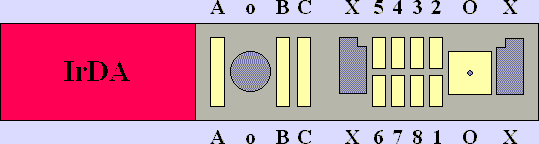

Nokia 9110 Communicator

B
C

5
4
3
2

6
7
8
1

GND

DC Jack (Signals as on PINs A,B,C)

Charger Input Voltage
Charger Control Output

Locking Hole

DCE RX (Serial Data Input)
DCE TX (Serial Data Output)
DTR
GND

SGND   (Accessory Signal Ground)
XEAR   (Accessory Earphone Signal Ground)
XMIC   (Accessory Microphone Signal Ground)
MBUS

External RF with Switch
