Samsung A100 схема подключения и распиновка |
|

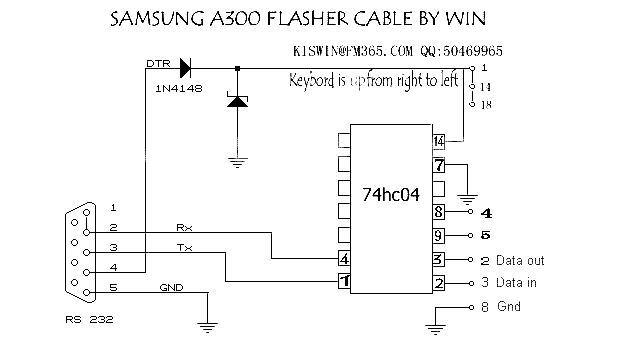

Samsung A300 схема подключения и распиновка |
|
Samsung 600 / N100 Flash схема подключения и распиновка |
|
Samsung M100 Flash схема подключения и распиновка |
|
Samsung SGH200-288 схема подключения и распиновка |
|

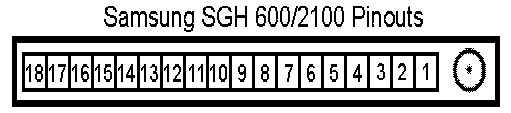

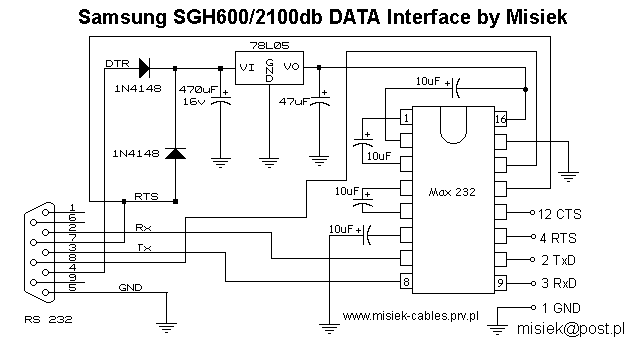

Samsung SGH 600/2100, 2200,2300,2400 and N100 схема подключения и распиновка |
|
Pin |
Name |
Function |
in/out |
|
1 |
GND |
GND |
|
|
2 |
TxD |
RS232-Txd |
out |
|
3 |
RxD |
RS232-RxD |
in |
|
4 |
RTS |
RS232-RTS |
out |
|
5 |
Max 4.2 |
Max 4.2- Boot |
in |
|
6 |
GND |
GND |
|
|
7 |
GND |
GND |
|
|
8 |
SPK2N |
Lautsprecherausgang negatives Signal |
out |
|
9 |
SPK2P |
Lautsprecherausgang negatives Signal |
out |
|
10 |
SCL |
inter Kommunikatoinsbus Taktsignal |
in/out |
|
11 |
SDA |
inter Kommunikatoinsbus Datensignal |
in/out |
|
12 |
CTS |
RS232-CTS |
in |
|
13 |
Vcc 3V |
3V Ausgang |
out |
|
14 |
DC Volt |
Einspeisung vom Ladegerat (9V) |
in |
|
15 |
DC Volt |
Einspeisung vom Ladegerat (9V) |
in |
|
16 |
MIC2P |
Mikrofoneingang positives Signal |
in |
| 17 | MIC2N | Mikrofoneingang negatives Signal | in |
| 18 | +VBatt | Akkuspannung 3.6V | in |
