Программатор "ТУРБО - 3"
Программатор "ТУРБО" предназначен для:
1. Программирования EPROM - микросхем: 2516, 2532, 2564, 2716, 2732, 2764, 27128, 27256, 27512, 27010, 27020, 27040, 27080, 27513, 27011, 27100, их отечественных (К573РФ2/РФ4А/РФ4Б/РФ5/РФ6/РФ7/РФ8, КС1626РФ1 и пр.) и зарубежных аналогов (57ХХ, 85ХХ, 87ХХ и пр.).
2. Программирования EEPROM - микросхем: 2804, 2816, 2817A, 2864, 2864A, 48016, 52864, 28F256, 28F512, 28F010, 28F020, KM558PP3(отеч.), KC1611PP2(отеч.) и аналогов (KM1609PP1/PP2/PP3, K573PP2/PP3, KM558PP2/PP3/PP4 и пр.).
3. Тестирования STATIC RAM - микросхем: 6116, 6264, 62256, 621000, 622000, 624000 и аналогов (К537РУ8/РУ10/РУ17, К581РУ5 и пр.).
4. Считывания масочных микросхем серии 23XX.
5. Программирования микросхем (через адаптеры): EPROM 271024, 272048, 274096; 8755, 87C55 (аналог 573РФ10); микроконтроллеров 8741, 8742, 8748, 8749, 8750, 8751, 8752, 8753 и аналогов (КМ1816ВЕ48/51/751, КМ1830ВЕ48/751/753 и пр.).
(Подробный перечень отечественных и зарубежных аналогов приводится в справочном файле HELP.DOC.)
КРАТКОЕ ОПИСАНИЕ.
Исполнение программатора - внешнее.
Напряжения программирования: 12.5, 16.5, 21, 25 В.
Скорость считывания информации - 2 КБ в секунду.
(Считывание 2764 5 сек, программирование 40 сек.)
Питание - автономное, от сети 220 В, 50 Гц, блок питания выполнен в виде сетевой вилки.
Программатор подключается к IBM PC XT/AT - совместимому компьютеру через параллельный порт. Подключение может производиться к любому из параллельных портов компьютера, номер порта определяется программой автоматически.
Использование параллельного порта более удобно, чем подключение через RS-232. Параллельный порт со стробированием гарантирует надежность обмена информацией без сбоев, при этом используется только один вид разъема в отличии от RS-232, где разъемы бывают 9- и 25- контакные.
Программатор имеет размеры 19*15*2см, подсоединяется к компьютеру ленточным шнуром (1м) с 25 - контактным разъемом. На лицевой стороне корпуса - надпись "TURBO-EPROM 4000", перечислены микросхемы и напряжения программирования, указано положение ключа и выведен светодиод, загорающийся в рабочем режиме при подаче питания к ножкам микросхемы и гаснущий по окончании режима.
32-х ножечная панелька под микросхему установлена на корпусе программатора в цанговых разъемах и, в случае необходимости, легко заменяется. Если микросхема имеет менее 32-х ножек, она вставляется в панельку, начиная с крайних разъемов, со стороны, противоположной ключу. По типу микросхемы программатор автоматически выполняет коммутацию ножек.
Установка микросхемы в панельку программатора производится, когда светодиод на программаторе не горит (на всех разъемах панельки нулевой потенциал).
Имеется защита по току питания - 250 мА, по току программирования - 70 мА. Установка в панельку неисправной микросхемы, имеющей короткое замыкание по напряжениям питания или программирования, не приведет к выводу программатора из строя.
Во время работы программатора производится его непрерывное тестирование и, если программатор не подключен к компьютеру, отключен блок питания или установлена микросхема, имеющая короткое замыкание, - программа сообщает об этом.
Конструкция программатора "ТУРБО" разработана с учетом наиболее удач- ных технических решений в аналогичных зарубежных программаторах. Элемен- тная база в целях повышения надежности представлена, помимо отечественных, импортными составляющими. Также учтена специфика работы отечественных пользователей, которым приходится многократно перепрограммировать дефицит- ные микросхемы. Конструктивно и программно заложены повышенные запасы на- дежности по различным параметрам, что позволяет увеличить число циклов пе- репрограммирования. В результате удается перепрограммировать старые, мно- гократно использованные микросхемы, с которыми отказываются работать прог- рамматоры зарубежного производства.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.
На программаторе отсутствуют механические переключатели. Все управление осуществляется программно. Основная пограмма TURBO.EXE для работы с программатором "ТУРБО" имеет следующие режимы:
1. Проверка очистки.
2. Считывание.
3. Программирование.
4. Проверка записи.
5. Повтор режима.
------------------------
6. Прочие микросхемы. (25XX, 28XX, 28FXX, 6116-624000, 87XX)
7. Буфер (256 КБ).
8. Файлы. (Переименовать, стереть файл)
9. Дисковод. (Смена дисковода)
10. Директория диска. (Просмотр и смена директории)
11. Конфигурация. (Настройка программы)
12. Помощь. (Справочная информация)
Программа имеет оконный интерфейс, цвет и тени, поддерживает работу с манипулятором типа "мышь", языки - английский и русский. Цветовой режим для каждого монитора определяется программой автоматичес- ки по типу установленной карты. Пользователь по своему желанию может скор- ректировать предложенный вариант: подводом курсора к строке "Цвет" в окне "Конфигурация" и нажатием клавиши [Enter] - включить или выключить цвет, в режиме монохрома - выбрать темный фон со светлыми буквами или наоборот. Если включена адресация, можно задавать начальный и конечный адреса мик- росхемы и адрес буфера. Во всех режимах можно выводить содержимое микросхемы на экран. Клавиша [Esc] прерывает режим. Микросхема EPROM 27040 программируется блоками не более 256 КБ, 512 КБ программируются в два приема. Если памяти компьютера недостаточно, размер буфера автоматически уменьшается с 256 КБ до 128 КБ, при этом 27020 прог- раммируется в два, а 27040 - в четыре приема. При работе с микросхемой 27080 необходимо: первую ножку микросхемы (A19) не вставлять в панельку программатора, а самостоятельно подсоединить к GND (0) или Vcc (1) для адресов 00000 - 7FFFF или 80000 - FFFFF соответственно. Для микросхем EPROM 271024, 272048, 274096 предусмотрен переходной адап- тер А1. При работе с ними используются алгоритмы EPROM - микросхем 27010, 27020, 27040 соответственно. Плата адаптера имеет размеры 75*80 мм, 40-но- жечная панелька адаптера - съемная, установлена в цанговых разьемах. Для правильной установки микросхемы указаны положения 1-й и 40-й ножек. Прог- рамматор комплектуется платой адаптера по желанию Заказчика.
Загрузка с диска производится через окно, надо выбрать файл и нажать клавишу [Enter]. По размеру загружаемого файла курсор в окне выбора автома- тически устанавливается на типе программируемой микросхемы. Если перед этим был загружен файл, а в буфере ничего не изменялось, в окне сохраняется имя файла. Запись на диск производится в двоичном коде. Программа контролирует ошибки записи и считывания с диска. Например, в случаях, когда в дисководе нет диска, диск заклеен или на нем нет места, программа сообщает об ошибке и предлагает повторить процедуру. Файл можно загрузить также и из коман- дной строки. При работе с манипулятором "мышь" левая кнопка соответствует [Enter], правая - [Esc]. Клавиша [F1] - включение/выключение секундомера. Ниже приводится описание некоторых режимов программы. Работа с другими режимами осуществляется аналогично.
3. Программирование.
Загрузка файла в буфер, выбор типа микросхемы, напряжения программирова- ния, длительности импульса производится через окна. В информационное окно выводятся: имя загруженного файла, его размер в байтах, тип микросхемы, напряжение программирования, начальный и конечный адреса, адрес буфера, длительность импульса программирования. Во время программирования в окно выводятся текущий адрес и реальное время программирования, на программато- ре горит светодиод. Процесс программирования можно отслеживать по закраши- вающейся полосе в нижней части окна. Если адрес не запрограммировался, в окне появляется мигающая надпись "Ошибка", ее адрес, код, записанный в EPROM, и код, который должен был записаться. При этом компьютер подает два звуковых сигнала, светодиод на программаторе гаснет, а на все ножки микрос- хемы подается нулевой потенциал.
Имеются два режима программирования - с проверкой очистки микросхемы (и- ли ее части) и без проверки. Алгоритм программирования - INTL. На микросхему подаются импульсы прог- раммирования длительностью 1 мс (можно программно изменять от 0.1 до 12 мс). После каждого импульса делается проверка. Если адрес запрограммировал- ся, подается импульс допрограммирования, длительность которого равна сумме предыдущих импульсов, умноженной на коэффициент 4 (коэффициент можно прог- раммно изменять от 1 до 6). Код FF не программируется.
Имеется режим программирования непрерывно, при котором можно задавать начальный и конечный импульсы программирования длительностью от 10 до 5120 мкс. Данный режим можно использовать при программировании "плавающих" бит. (В режиме считывания предусмотрена возможность повторного считывания от 2 до 4096 циклов по каждому адресу. "Плавающие" биты записываются в буфер ну- лями.)
В связи с особенностью микросхемы 27100, если микросхема имеет постра- ничное программирование, ее необходимо программировать непрерывным режимом.
Программируемая микросхема должна быть чистой. Стирание информации, за- писанной в микросхему, осуществляется путем облучения микросхемы ультрафио- летовым излучением. Для засветки можно использовать бытовой косметический прибор "Фотон", время облучения - около двух-пяти минут. Работа в других режимах - аналогично описанному режиму программирова- ния.
Надпись "esc" в правом нижнем углу окна означает, что из окна можно вый-
ти, нажав клавишу
6. Прочие микросхемы.
EPROM 25XX.
Проверка очистки, считывание, программирование, проверка записи EPROM - - микросхем 2532, 2564. (Микросхема EPROM 2516 - аналог микросхемы 2716.) В связи с особенностями микросхем 25XX, процесс программирования не сов- мещен с проверкой. Проверка записи производится отдельным режимом. Програм- мирование осуществляется одиночным импульсом длительностью 50 мс (можно программно изменять от 1 до 60 мс).
EEPROM 28XX.
Проверка очистки, считывание, программирование, проверка записи, стира- ние EEPROM - микросхем 2804, 2816, 2817A, 2864, 2864A, 48016, 52864, KM558PP3, KC1611PP2. В связи с особенностями EEPROM - микросхем, процесс программирования не совмещен с проверкой. Проверка записи производится отдельным режимом. Программирование осуществляется одиночным импульсом (длительность импульса можно программно изменять от 5 до 60 мс). Стирание микросхем 2804, 2816, 2717A, 2864, 2864A совмещено с записью. Микросхемы 48016, 52864, 558PP3, 1611PP2 перед записью необходимо сте- реть. (Чистые микросхемы 48016 и 52864 можно программировать, как 2716 и 2764.)
EEPROM 28FXX (FLASH).
Проверка очистки, считывание, программирование, проверка записи, стира- ние микросхем 28F256, 28F512, 28F010, 28F020.
Тестирование STATIC RAM - микросхемы.
Производится тестирование STATIC RAM - микросхем: 6116 (2К*8), 6264 (8К*8), 62256 (32К*8), 621000 (128К*8), 622000 (256*8). Можно выбрать один или несколько алгоритмов проверки и число циклов тестирования. Для тестирования микросхемы 624000 (512*8) используется алгоритм микрос- хемы 622000, при этом тестируются адреса 40000 - 7FFFF. Для тестирования адресов 00000 - 3FFFF необходимо: первую ножку микросхемы (A18) не встав- лять в панельку программатора, а самостоятельно подсоединить к GND (16-я ножка).
Микроконтроллеры.
Проверка очистки, считывание, программирование, проверка записи микро-
контроллеров 8741, 8742, 8748, 8749, 8750, 8751, 8752, 8753.
Алгоритмы программирования микроконтроллеров 8741 и 8748, 8742 и 8749,
8753 и 8752 - аналогичны.
Для микроконтроллеров 8751, 8752 имеется запись защиты.
Программирование осуществляется одиночным импульсом длительностью 50 мс
(можно программно изменять от 1 до 60 мс).
Для программирования микроконтроллеров в панельку программатора встав-
ляется переходная плата адаптера размером 70*85 мм.
На плате установлены две панельки под микросхемы 8741, 8742, 8748 - 8750
и 8751 - 8753, рядом с каждой панелькой имеются надписи 48 и 51 соответ-
ственно.
Для правильной установки микросхем указаны положения 1-й и 40-й ножек.
Панельки адаптера - съемные, установлены в цанговых разъемах и, в слу-
чае необходимости, легко заменяются. Если возникает необходимость подчис-
тить или подправить отдельный контактный разъем в панельке, его можно
изъвлечь, не снимая панельки, при помощи шила и, после устранения дефекта,
установить на место.
При установке микросхемы на всех ножках панельки - нулевой потенциал.
Напряжение к ножкам микросхемы подается, когда адаптер установлен в прог-
рамматор и запущен рабочий режим (загорается светодиод).
Программатор комплектуется платой адаптера по желанию Заказчика.
Микросхема 87C55 (8755).
Проверка очистки, считывание, программирование, проверка записи микрос- хемы 87C55. Программирование осуществляется импульсами длительностью 1 мс (можно программно изменять от 1 до 60 мс), количество программирующих импульсов 25 (можно программно изменять от 1 до 60). Для программирования микросхемы 87C55 в панельку программатора встав- ляется переходная плата адаптера размером 40*55 мм. 40-ножечная панелька адаптера - съемная, установлена в цанговых разъемах. Для правильной уста- новки микросхемы указано положение 1-й ножки. Программатор комплектуется платой адаптера по желанию Заказчика.
7. Буфер (256 КБ).
Используется для:
- загрузки по заданным адресам из любого места файла в любое место буфе-
ра и записи из любого места буфера в файл (по-байтно или через байт),
а также загрузки с измененной адресацией, программа сохраняет информа-
цию о загруженных файлах,
- сравнения любого участка буфера с любым участком файла, проверки на
возможность дозаписи, маска позволяет сравнивать только заданные раз-
ряды,
- заполнения буфера или его части кодом, случайными числами или выполне-
нием логических орераций AND, OR, XOR при заполнении кодом, а также
для изменения порядка расположения разрядов,
- копирования участков буфера,
- подсчета контрольных сумм,
- просмотра и редактирования буфера,
- просмотра и редактирования кодов знакогенератора, матрицы 8 - 48 точек,
- автоматической русификации видеоадаптеров MDA, MGA, CGA, EGA, Hercules,
- просмотра и копирования в буфер любой области RAM/ROM компьютера (поз-
воляет считывать BIOS, EGA, VGA и пр. непосредственно из памяти ком-
пьютера, их адреса определяются программой автоматически и выводятся в
информационном окне).
Загрузка в буфер или запись в файл через байт позволяет работать с про- шивками, когда в одной микросхеме записаны четные адреса, в другой - нечет- ные. Загрузка с изменением адресации изменяет расположение адресов и дан- ных микросхемы.
При сравнении буфера с файлом, в случае несовпадения кодов, внизу экра- на появляется окно вывода ошибки. В нем указаны парядковый номер ошибки, адрес буфера, код буфера и код файла. Сравнение можно продолжить нажатием клавиши пробела. При следующем несовпадении производится очередная запись, окно увеличивается.
Редактирование буфера производится следующим образом. Задается на- чальный адрес и на экран выводятся коды. Редактирование осуществляется не- посредственным изменением нужных кодов (подводится курсор и делается заме- на). При необходимости область редактирования можно сдвигать, пользуясь клавишами курсора, [Page Up], [Page Dn], [Home], [End], [Tab].
Редактирование кодов знакогенератора отличается от режима редактирова- ния буфера тем, что на экран выводится реальное изображение символов. Под- водом курсора и нажатием клавиши [Enter] или пробела можно изменять рису- нок символа. На экран одновременно выводятся две области буфера. Переме- щать области по экрану можно синхронно или раздельно, переход из одной в другую - клавишей [Tab]. Сдвиг на один адрес - клавишами [+], [-].
Программа автоматически русифицирует адаптеры MDA, MGA, CGA, EGA, Hercules, а в драйверах экрана заменяет фонты на новые. При обнаружении фонта с нестандартным расположением символов, программа отмечает его знака- ми "???" и не заменяет фонт на новый. Имеется возможность подгрузки фонтов для работы с любыми национальными символами.
Также возможность загрузки в буфер по заданным адресам совместно с прог- раммой FONT-PIC.EXE и набором фонтов позволяет вручную русифицировать ком- пьютер. Подробное описание методов русификации компьютеров приведено в фай- ле RUS-COMP.DOC (См. набор сервисных программ).
11. Конфигурация.
Позволяет:
- выбрать негативное или позитивное изображение для монохромного монитора,
- включить / выключить сортировку файлов в директории,
- включить / выключить поиск в директории последнего загруженного файла,
- включить / выключить звуковой сигнал,
- включить / выключить адресацию при работе с микросхемами,
- включить / выключить начальную очистку буфера,
- выбрать язык программы - английский / русский,
- сохранить конфигурацию в файле. При очередном запуске программы будет
загружена конфигурация из файла TURBO.CNF.
НАБОР СЕРВИСНЫХ ПРОГРАММ.
Дискета 1.
TURBO.EXE Программа для работы с программатором "ТУРБО".
TURBO.DOC Руководство по эксплуатации.
HELP.DOC Справочная информация по микросхемам. Позволяет производить
подбор аналогов. Дается цоколевка микросхем, перечень аналогов.
README.DOC Краткое описание программатора.
FONT-PIC.EXE Программа, преобразующая файл знакогенератора в реальное изоб-
ражение символов с указанием адресов и кодов. Имя преобразо-
ванного файла имеет в расширении знак "$". Используется при
русификации компьютеров и принтеров.
RUS-COMP.DOC Описание методов русификации компьютера.
FONT_8-6.RUS Русский шрифт, матрица 8 * 6 точек.
FONT_8-8.RUS Русский шрифт, матрица 8 * 8 точек.
FONT14-8.RUS Русский шрифт, матрица 14 * 8 точек.
FONT16-8.RS1 Русский шрифт-1, матрица 16 * 8 точек.
FONT16-8.RS2 Русский шрифт-2, матрица 16 * 8 точек.
FONT16#2.RUS Русский шрифт, матрица 16/2 * 8 точек.
FONTRUS.EXE Загружаемый русский фонт для EGA, VGA.
Дискета 2.
УСЛОВИЯ ЭКСПЛУАТАЦИИ.
Программатор подключается к компьютеру при выключенном питании.
Не выключайте компьютер, когда в программатор вставлена микросхема.
При работе с программатором, необходимо соблюдать меры по защите от воз-
действия статического электричества. Его допустимое значение для EPROM -
микросхем не более 50 В. Для снятия статики можно коснуться рукой корпуса
компьютера.
Примечания.
Программы TURBO.EXE и FONT-PIC.EXE имеют встоенный вирус-тест. При за- пуске завирусованной программы происходит ее блокировка. Любые изменения в программе не допускаются.
Постоянно ведется работа по расширению возможностей программного обеспе- чения. Новые версии программ в период гарантийного срока предоставляются бесплатно. Программное обеспечение не взаимозаменяемо. Каждая программа настрoена и откомпилирована под конкретный программатор. Для обновления версии необходимо иметь старую версию программы TURBO.EXE или программатор.
Телефон в Москве для справок: (095) 323-68-48.

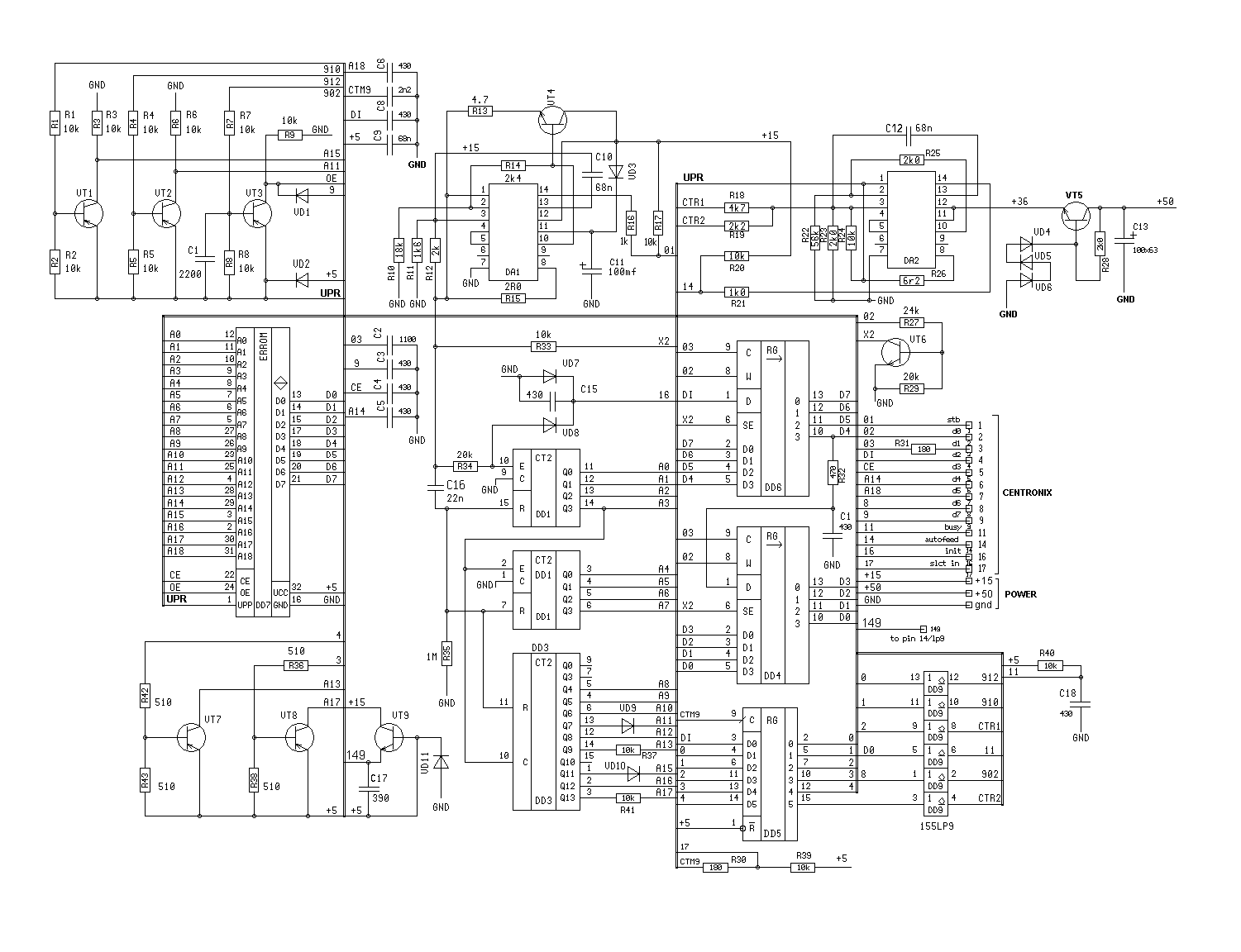

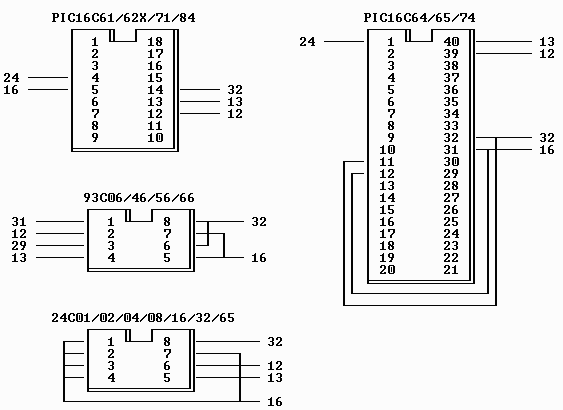

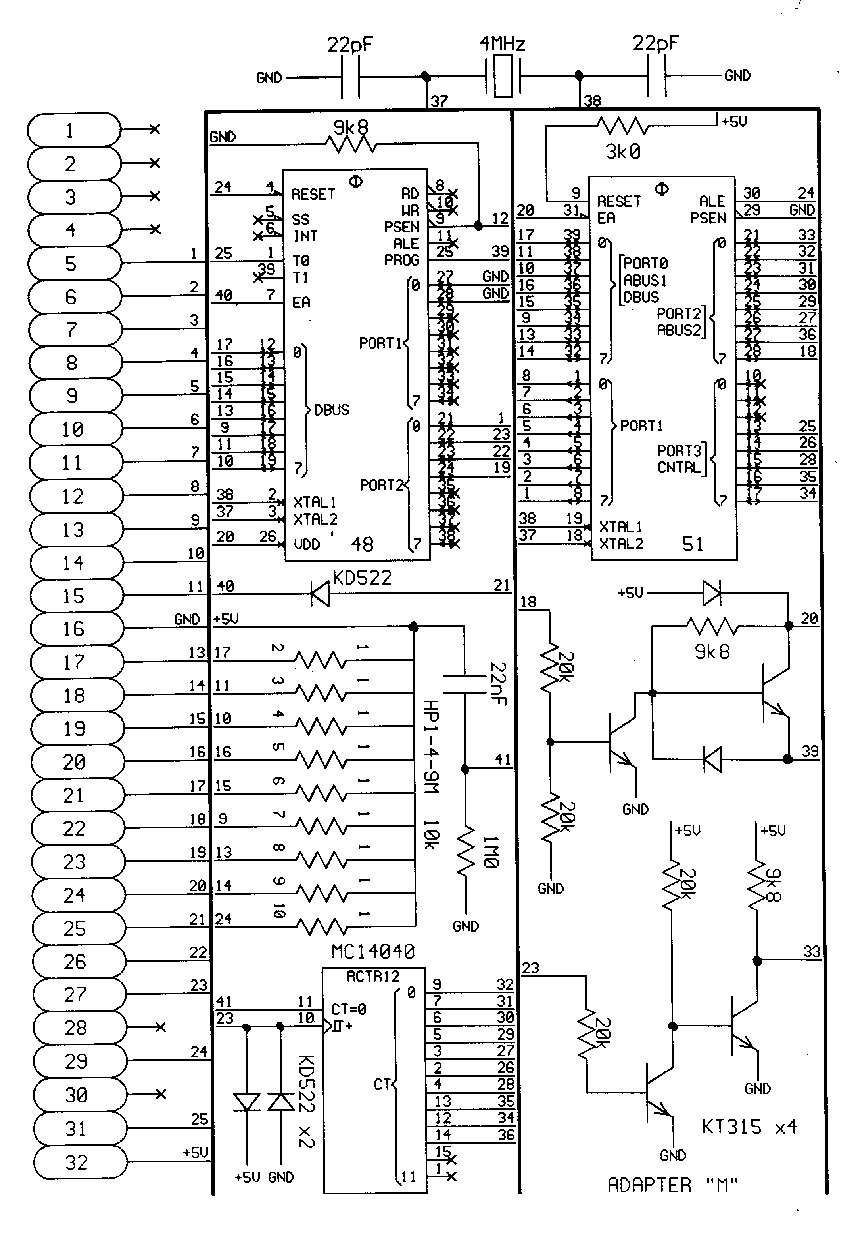

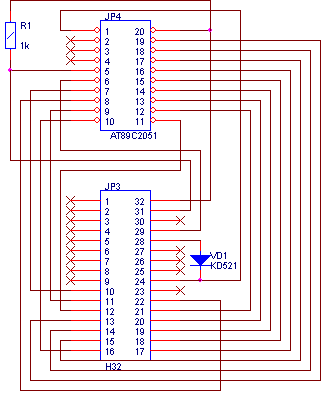

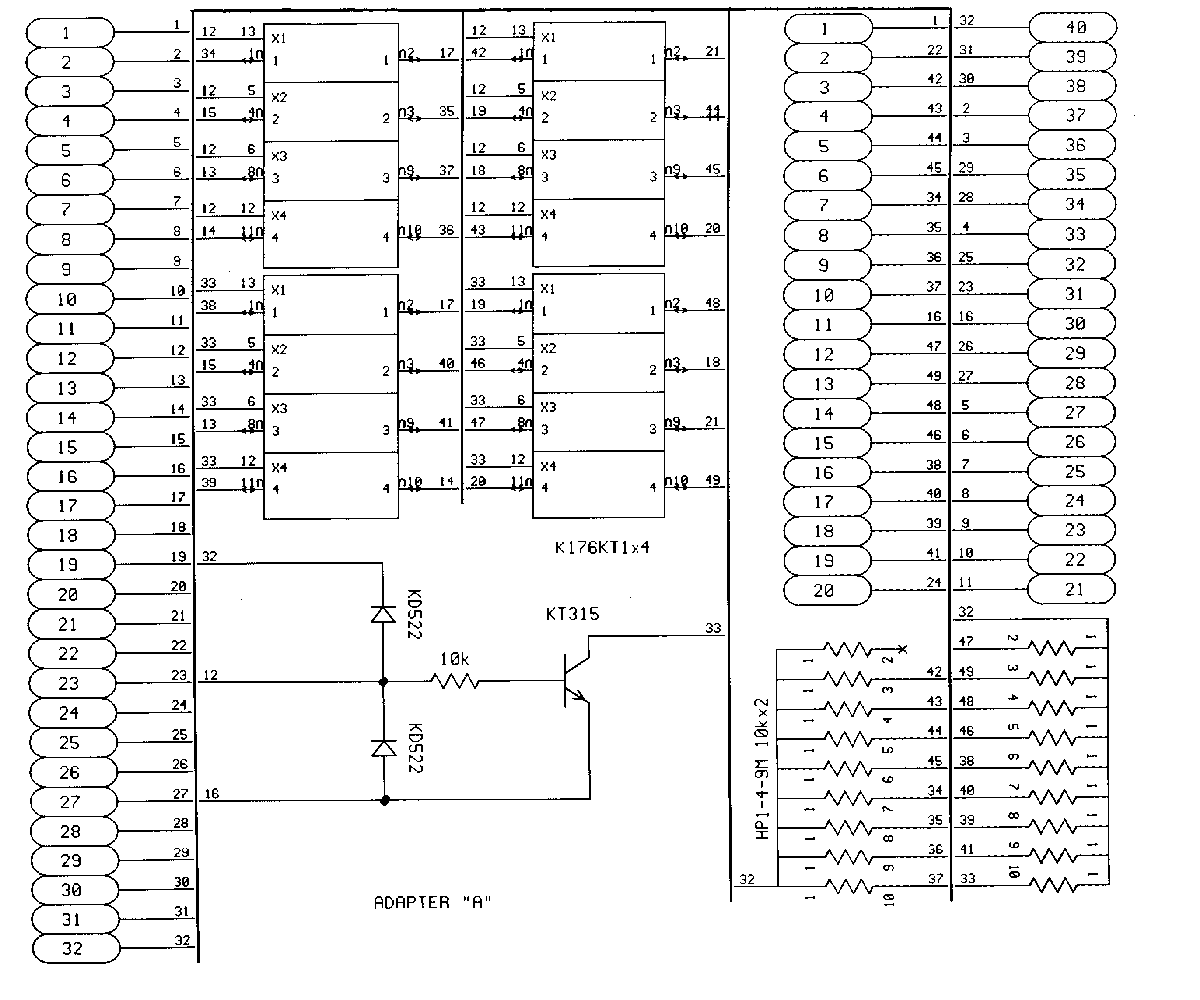

Адаптеpы
Еще на схеме адаптеpа стоит pезистоp 10 кОм между 13 и 32 контактом панели пpогpамматоpа - для пущей подвески D0.

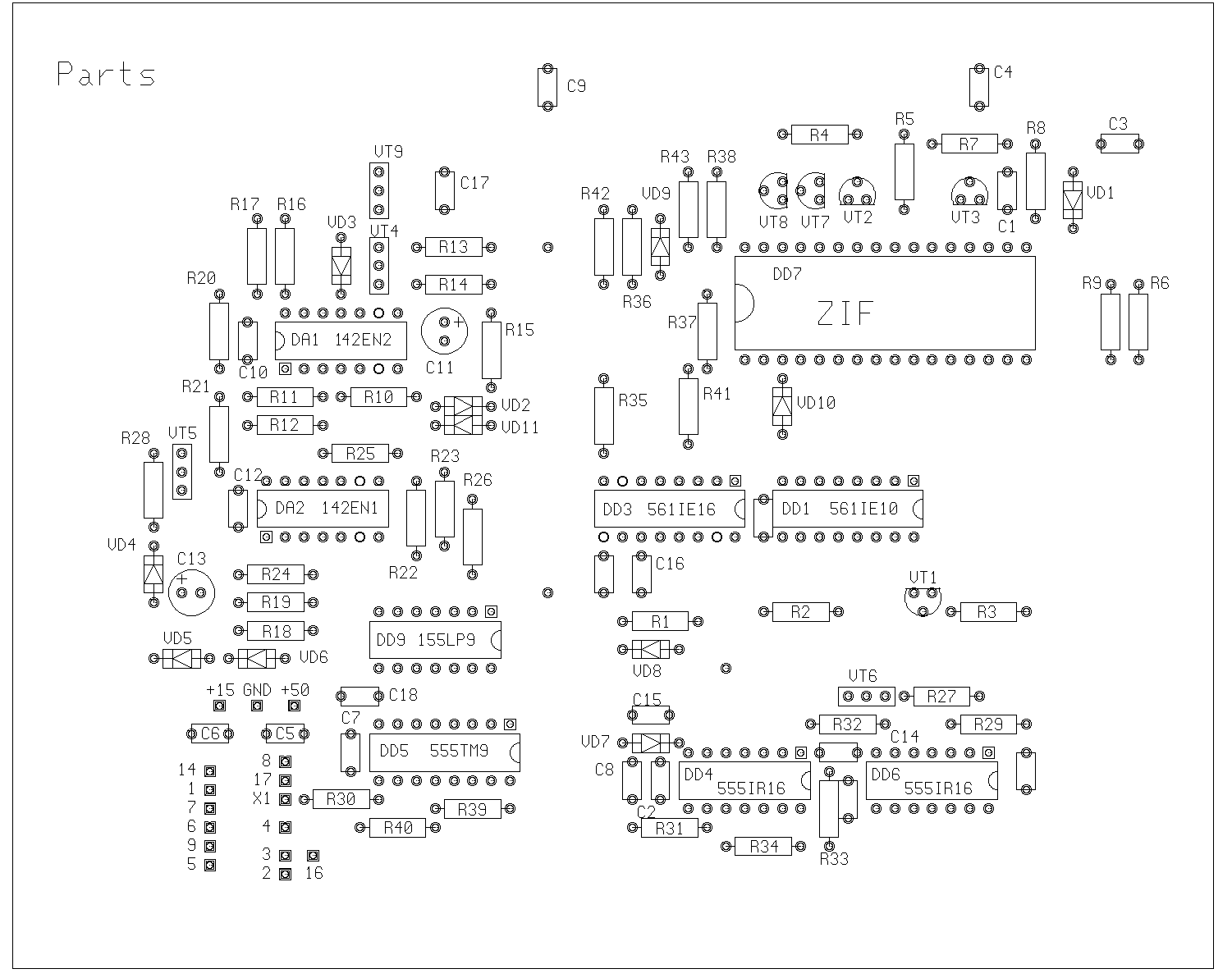

Печатная плата. Вид со стороны деталей.

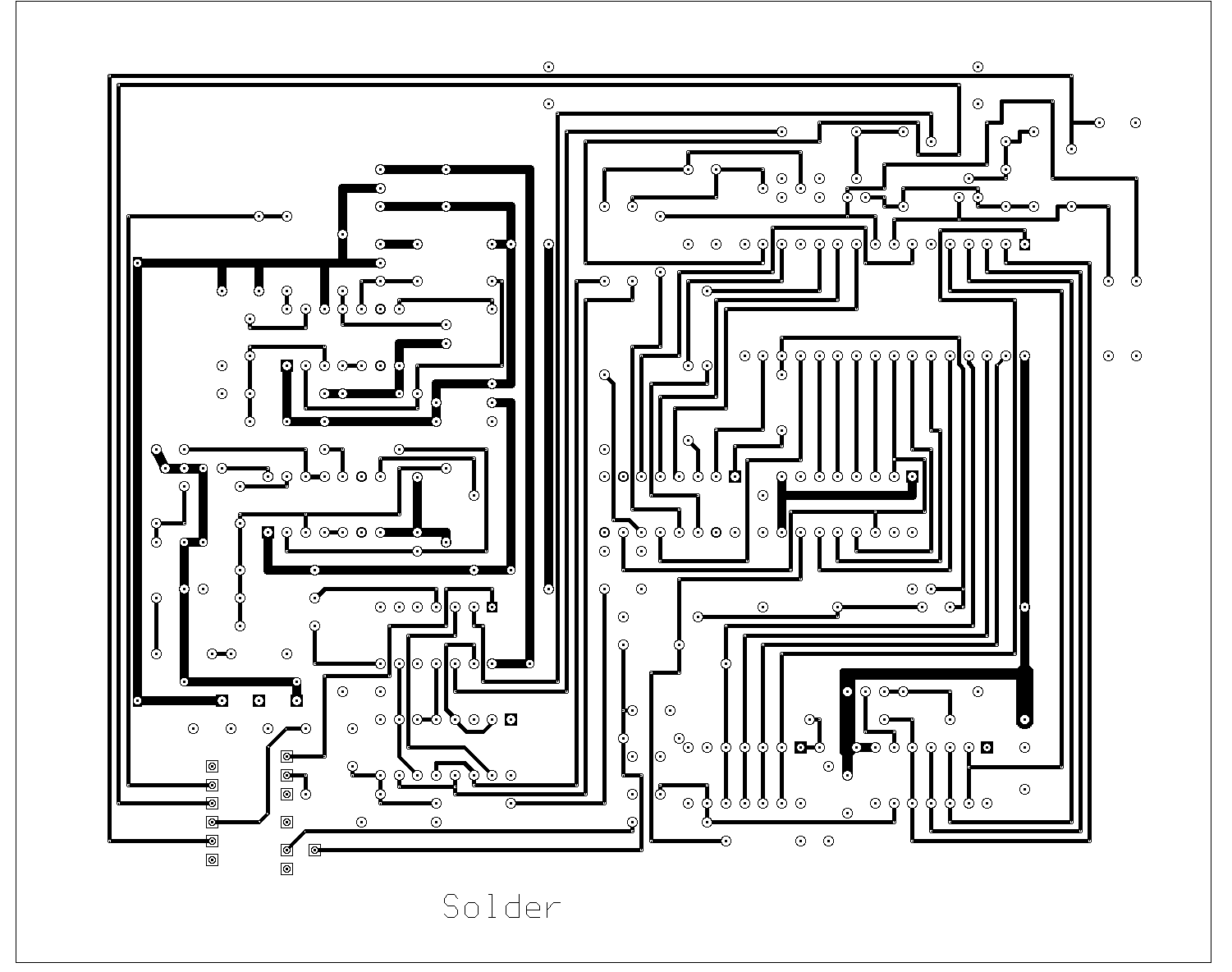

Печатная плата. Вид со стороны пайки.
Программа поддержки Turbo 3 - 76 kb Turbo3.zip
