Простейший программатор для микросхем SEEQ xx52B33

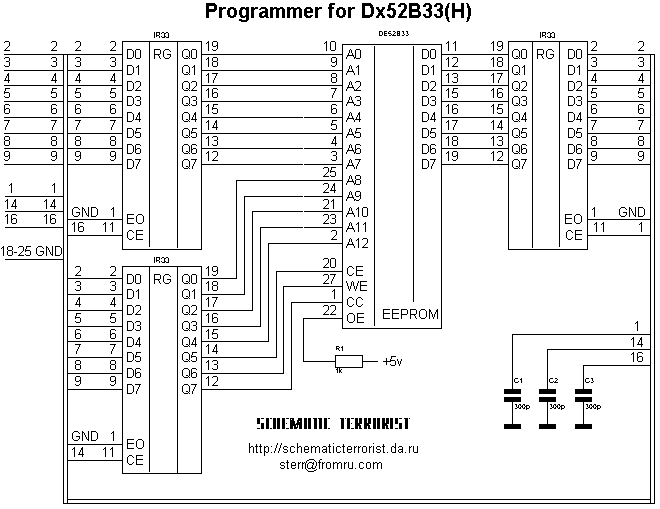

Столкнулся я тут с проблемкой конкретной. Не мог никак прошить странную параллельную военную микросхемку давно несуществующей (либо засекреченой) фирмы SEEQ. Речь идет о параллельной EEPROM DE52B33. А попалась она в очень древнем (1989 г.) аппарате Blaupunkt IQR88. Володя Бологов прислал схемку прибамбаса, позволяющего прошить ее как 27С256. То на программаторе Турбо 3 у меня этого не получилось сделать. Видимо алгоритмы немного другие. По документации стало ясно, что импульс записи намного длиннее, чем в любых подобных EEPROM. Поэтому (да и еще потому-что поджимало время) было решено срочно изготовить программатор на основе данных о микросхеме, любезно предоставленых Владимиром. Программатор был собран и к нему была написана программа за 2 вечера. Я не отрабатывал ни схему, не оптимизировал программу. Вся конструкция была собрана прямо на панельке для микросхемы. Все очень просто: микросхемы 1533ИР33 припаиваются друг на дружку соединенными ножками (питание, входные данные). Далее нижняя микросхема бутерброда припаивается прямо к панельке к выводам 3-10. Выходы остальных микросхем разводятся тонким проводом МГТФ. На вход припаивается шлейф и присоединяется к параллельному порту компьютера.
Программа поддержки - 468 кб Описание микросхемы - 217 кб
Отладка заключается в проверке на панельке (без микросхемы) прохождения всех сигналов в режиме записи. На выводе 1 должна быть лог.1. При стирании на выводах 1, 20, 27 должен кратковременно проскакивать импульс низкого уровня.
Порядок работы.
- Подключить программатор к порту.
- Подать напряжение на регистры
- Запустить программу
- Вставить микросхему в панель
- Подать питание на панельку
- Произвести стирание или запись (перед записью рекомендую стереть микросхему во избежание ошибок записи)
- Снять питание с панельки
Следует заметить, что во избежание потери информации из EEPROM желательно предварительно считать ее на любом программаторе как 27С64 и сохранить на диске.
Алгоритм записи не был оптимизирован и может длиться довольно продолжительное время. Но я подумал, что скоро такие компы как мой скоро отомрут и у всех будут P7-4 GGZ, а на них она будет работать классно :))) но так же долго. Ладно, не судите строго, просто не было времени отработать алгоритм, но увеличенные тайминги записи обеспечивают более надежное программирование.
Для максимального упрощения схемы в программаторе не было реализовано чтение, поэтому проверить микросхему можно только на другом программаторе, считав ее как 27С64. Да и вообще сама программа никак не определяет ни наличие подключенного программатора, ни подачу питания, да и вообще ей все похрен, она работает по заданному алгоритму вне зависимости от всех факторов, в том числе и человеческого :))). Схема програаматора и краткое ее описание есть в программе
Автор не несет ну абсолютно никакой ответственности за повреждение аппаратной части компьютера или данных находящихся в нем или программируемой микросхеме. Все свои действия вы должны согласовывать с кривизной ваших рук, вашим IQ и степенью вашего опьянения. Никакие претензии по этому поводу не принимаются! Консультации - пожалуйста...
