UNILOGIC. Логический анализатор для PC
Руководство пользователя.
Версия 1.42
Copyright (C) 1997,98 Alex Plusov / CnC
All rights reserved.
NOTE: Программа поставляется "AS IS". Автор не несет никакой ответственности за возможную потерю данных, поломку оборудования, неработоспособность программы на вашем компьютере и прочие чрезвычайные ситуации, прямо или косвенно возникнувшие при использовании вами этой программы. Однако, со своей стороны, автор прилагает максимум усилий, чтобы не допустить подобных ситуаций и обращается к пользователям с просьбой сообщать о малейших ошибках или неточностях, связанных с функционированием или описанием данной программы.
ВНИМАНИЕ! Данная программа является Shareware и может передаваться любым пользователям при условии, что такая передача не несет коммерческой выгоды. Лицо, использующее программу по истечении 30 суток обязано стать зарегистрированным пользователем или прекратить пользоваться этой программой.
ВВЕДЕНИЕ
Добро пожаловать в UNILOGIC - программное обеспечение, которое позволит заменить логический анализатор, цифровой осциллограф и частотомер персональным компьютером. Для работы UNILOGIC не требуется никакая дополнительная аппаратура кроме простейшего переходника на LPT порт.
Требования к конфигурации компьютера
UNILOGIC нормально функционирует в следующих условиях :
_ Компьютер IBM PC/AT или PS/2 либо полностью совместимый с ними;
_ Процессор 286 и выше;
_ VGA-совместимый видеоадаптер;
_ устройство "МЫШЬ";
_ Операционная система MS DOS 5.0 или более поздней версии;
_ 640Kb Основного ОЗУ (Conventional RAM);
_ Как минимум 300KB на жестком диске
Дополнительно рекомендуются следующие устройства:
_ ПРОЦЕССОР: 486SX И ВЫШЕ;
_ 4MB pасширенного ОЗУ (EMS);
_ дисковод (CD-ROM);
Возможности
_ Просмотр четырех логических сигналов в реальном масштабе времени
_ Запоминание логических сигналов по четырем каналам с возможностью
последующего просмотра и записи на диск
_ Вывод запомненых сигналов
_ Декодирование запомненых сигналов последовательных протоколов I2C, SPI
и других (Только в полной версии)
_ Воспроизведение записанных сигналов (Только в полной версии)
_ Частотомер
Характеристики
_ Диапазон входных сигналов 0...5 В (TTL)
_ Максимальная рабочая частота определяется быстродействием ПЭВМ и
составляет 300...800 кГц !!! Реально работать можно сигналами
частотой не выше половинной частоты выборок. (Узнать эту частоту
для вашего компьютера можно в пункте меню "Информация").
Запуск под QEMM, EMM, wIN95 может значительно понизить рабочую
частоту.
_ Размер буфера 60 кБ
_ Регулировка частоты развертки
Работа с программой
Управление осуществляется только манипулятором mouse. Выход из режимов "осциллограф", "запись", "частотомер" - правой кнопкой мыши. Пользовательский интерфейс - рускоязычный.
Кнопки перемещения по блоку:
> - Влево на один отсчет
< - Вправо на один отсчет
>> - Вправо плавно
<< - Влево плавно
>| - Вправо на следующий переход
Для включения/выключения канала нажмите мышкой соответствующую букву у окошка осциллографа.
A B C D - Выбор канала синхронизации
_|^ ^|_ - Выбор фронта синхронизации
Запись может производится в ждущем и автоматическом режиме. Для ждущего режима можно выбрать число пропущенных импульсов перед началом записи.
Команды меню:
Инфо - Информация о программе и ресурсах (Адрес LPT порта, макс.
частота развертки и др.)
Файл - Загрузить/ сохранить файл
Декодер - Декодирование последовательных протоколов I2C, SPI и др.
Для шины I2C подключить: D0 - SCL, D1 - SDA.
Опции - _ Запрещать прерывания (позволяет повысить скорость работы в
режимах "осциллограф" и "запись" при малых задержках.
_ Дельта запись ( Запись в память в "дельта-коде" - позволяет
записать большее число импульсов, сокращая временные задержи)
_ Масштаб x2 - просмотр записанных сигналов 2:1
_ Инверсия - инвертирование активных каналов
Выход - Просто выход

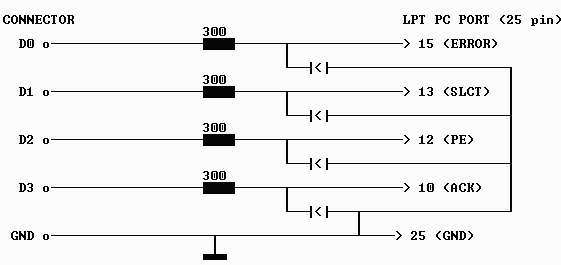

Схема подключения адаптера LPT
Внимание! Данная схема не обеспечивает гальванической развязки между компьютером и устройством и не имеет защиты от превышения напряжений. Для повышения надежности рекомендуется добавить оптронную развязку.
Программа Unilogic v1.42 - 82.2 Kb
Последнюю версию программы вы можете найти на сайте разработчика: http://cnclab.webjump.com
Пожалуйста, контактиpуйте с pазpаботчиком по всем вопpосам регистрации, получения новых версий и всего остального, касающегося UNILOGIC.
Alex Plusov
Belarus Minsk
Fidonet 2:450/147.12
