Распайка шлейфов мыши для материнских плат формата АТ.

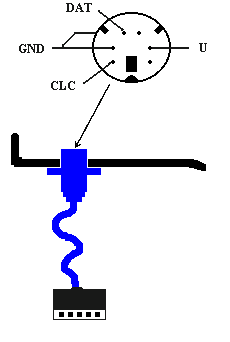

Обозначения выводов мыши на разъеме MINI-DIN

Обозначения выводов мыши на другом конце шлейфа

Технология сомостоятельного поиска выводов при помощи омметра

Безопасный способ

1. ! ОТКЛЮЧАЕТСЯ ПИТАНИЕ ПЛАТЫ!
2. Берётся Ом-метр (имеетcя в любом ширпотребовском тестeре). Для тех кто не знает как с ним обрaщаться лучше откaжитесь от этой затеи.
3. Измеряется и записывается сопротивление между корпусом и выводами.
4. Отсекаются выводы на которых сопротивление равно бесконечности - неиспользуемые выводы "NA"
5. По следующей таблице определяеются выводы "GND" и "DAT" :



   U	GND	DAT	CLC
   20 - 100 Ом	0 - 3 Ом	более 10 КОм	любое

6. Теперь измеряется и записывается сопротивление между "+ 5 V" питания и выводами. ("+ 5 V" питания можно найти на разъеме питания, это первый вывод - жёлтый) И сравнивая со следующей таблицей, находится вывод "U"

   U	GND	DAT	CLC
   0 - 3 Ом	20 - 100 Ом	любое	любое

7. Методом исключения находим вывод "CLC"

В данном варианте можно ошибиться с выводами "DAT" и "CLC", если такое произошло то компьютер просто-напросто не увидит мыши и тогда следует их поменять местами.

Достаточно опасный способ !!!!

1. ! НЕ ОТКЛЮЧАЕТСЯ ПИТАНИЕ ПЛАТЫ!
2. Берётся вольтметр (имеется в любом ширпотребовском тестере). Для тех кто не знает как с ним обращаться лучше откажитесь от этой затеи !!!
3. Измеряются и записываются напряжения между корпусом и выводами.
4. По следующей таблице определяеются выводы "U", "CLC" и "DAT" :

   U	GND	DAT	CLC	NA
   5 V	0 V	0.3 V	4 - 4.8 V	0 V

5. Теперь измеряются и записываются напряжения между "+ 5 V" питания и выводами. ("+ 5 V" питания можно найти на разъеме питания, это первый вывод - жёлтый) И согласно таблицы определяем вывод "GND" :

   U	GND	DAT	CLC	NA
   0 V	5 V	любое	любое	0 V

6. Методом исключения отсеиваем неиспользуемый вывод - "NA"

Метод очень эффективный, но требует повышенного внимания.
! ВНИМАНИЕ ! Не в коем случае не перемыкайте между собой контакты на разъёме! В этом случае материнская плата может выйти из строя.
